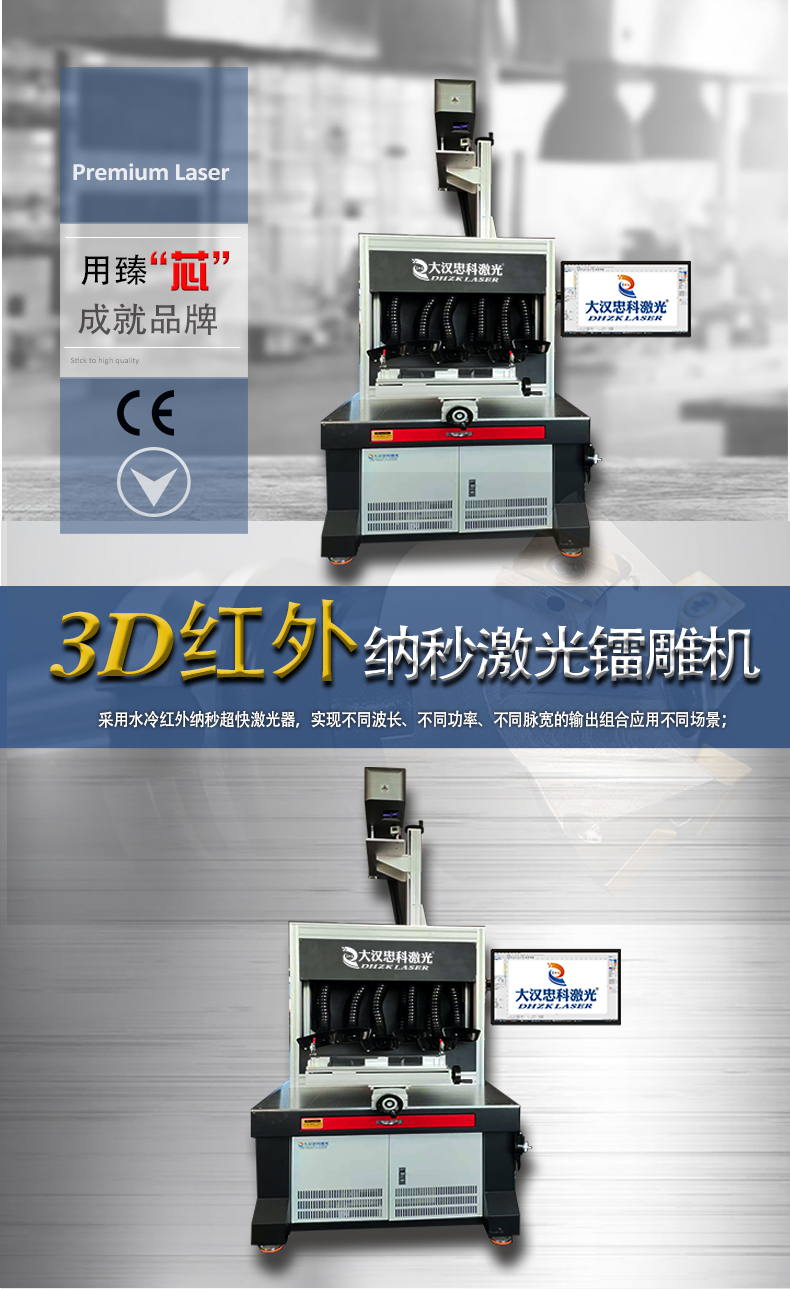

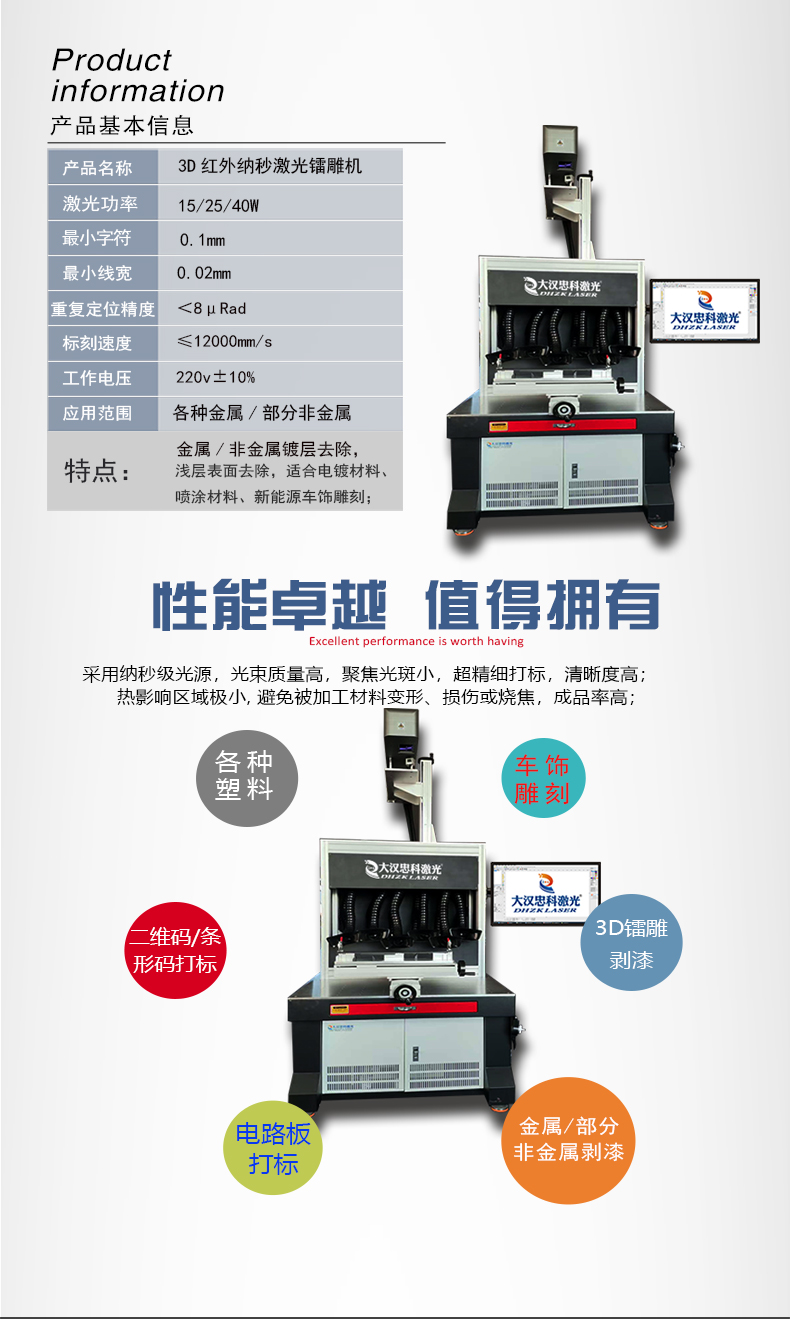

3D红外纳秒激光镭雕机

3D红外纳秒激光镭雕机

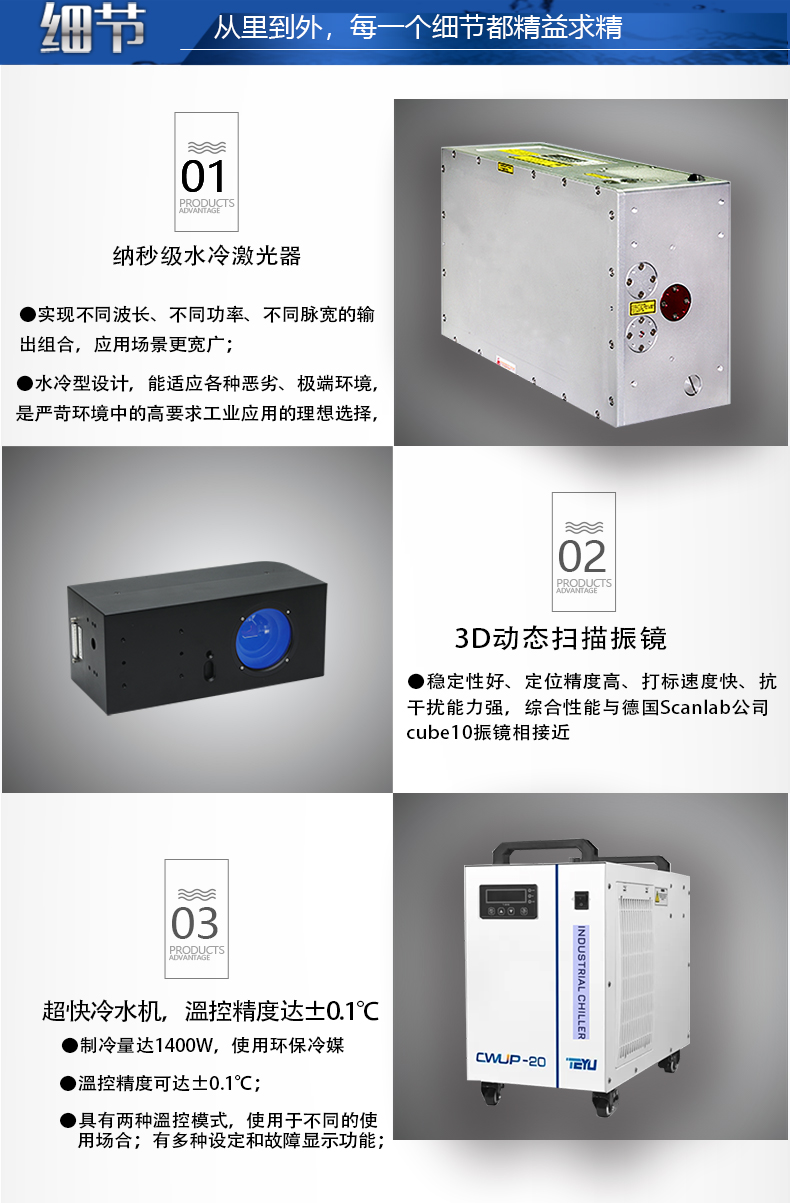

红外纳秒激光镭雕机主要是由红外超快纳秒激光器、3D 动态聚焦振镜系统、运动控制系统等三部分组 成，

①采用高品质激光器，具有高峰值功率、峰值功率高达 60KW,高单脉冲能量、光斑直径大小可选、无空间光 学器件，故障少，近乎零故障率；，光功率密度均匀，输出光功率稳定，实现不同波长、不同功率、不同 脉宽的输出组合，具有优秀的光束质量和功率稳定性，主要应用于、金属或非金属镀层去除、塑料打标， 从原材料到透明材料，尤其适合彩色塑胶材料的加工、浅层表面去除，适合电镀材料、喷涂材料、标牌 打标、精密加工、图文雕刻等领域。

②标配高精度 3D 动态聚焦扫描振镜，采用美国进口的高性能扫描电机以及国际领先的光电传感技术，3D-300 /2000型振镜具有体积小、定位精度高、打标速度快、抗干扰能力强等特点，在动态打标过程中线条精度高、无 变形、功率均匀、图案无失真等特性。

■先进的小光斑设计方案，最小聚焦光斑为 24 微米。

■ 的光路设计与加工，大幅面和曲面加工能量衰减小。

■ 振镜系统响应速度更快，满足 3000mm/s 以上的精密填充。

■ 标刻幅面达到 300×300mm，满足大幅面雕刻的使用要求。

■标刻高度达到 100mm，满足客户大幅度落差的要求。

■ 改变焦点的位置，可进行深度雕刻，使用于浮雕等 3D 应用。

■ 打标软件 3D 操作界面，操作立体上下、前后左右视图，设定基准面正反面切换，3D 坐标轴模拟打标内容，模型外框功能更可以帮助使用者摆放工件，编辑打标图形。

■ 精密控制打标机的焦距位置，当进行 3D 深度打标加工时自动调整 Z 轴范围，保持光斑最小化，保证物 体打标后图形的效果一致性；

■ 内建凹凸圆管、凹凸球面、斜面、椎体等基础模型，便于操作者快速进行打标设置。

■ 支持 3D 模型导入，2D 图形可以直接包覆或者投影在内建常用曲面上。

■ 整个系统采用电磁兼容优化设计，信噪比高、抗干扰能力强。

③运动控制旋转系统：

▶振镜采用 360°旋转系统，可进行多方位定位打标，可随意切换全自动、半自动双模式，

▶Z 轴采用自动聚焦定位系统，定位更精准，切换产品角度时能够快速精准定位；

▶产品工装治具采用行程 1000mm 高精度模组，A 产品雕刻完毕将自动切换到 B 产品进行自动切换工位，不 会因上下料所需时间耽误产品生产，提高工作效率操作简单；

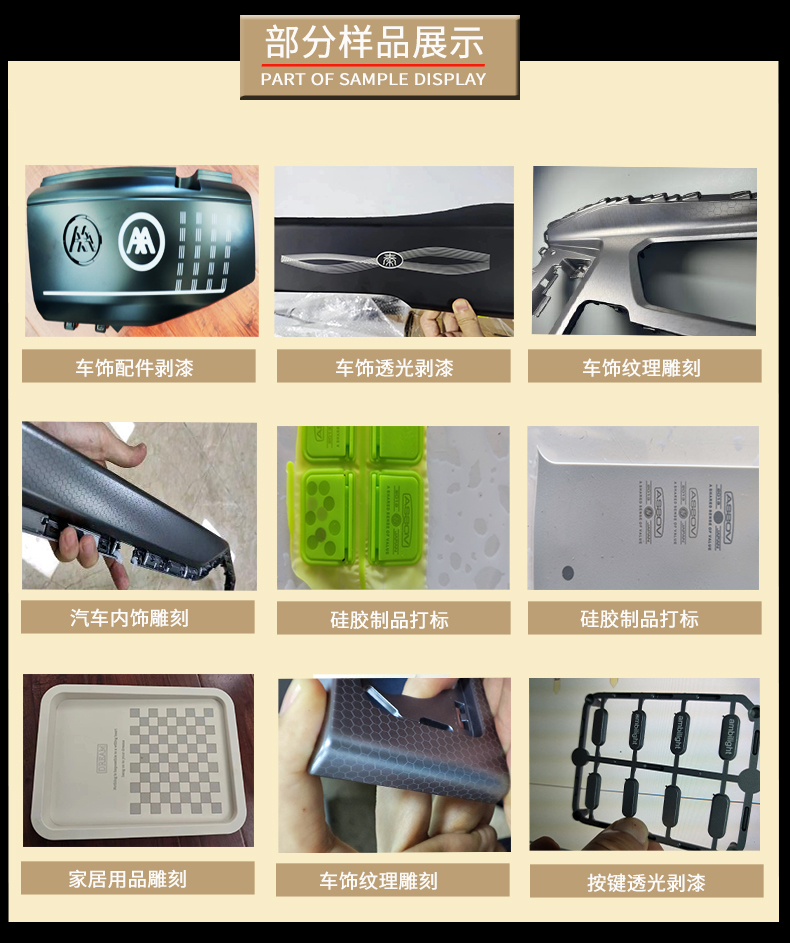

应用领域：

1、电子产品 LOGO、型号、产地等信息的标记；

2、食品、PVC 管材、医药材料（HDPE、PO、PP 等）打标；打微孔，孔径 d≤10μm；

3、金属或非金属镀层去除；

4、低压电器、耐火材料标记；

5、塑料打标，从原材料到透明材料，尤其适合彩色塑胶材料的加工；

6、高反射金属（金银铜等）和陶瓷打标；

7、浅层表面去除，适合电镀材料、喷涂材料、标牌；

8、微小电子部件及晶片上的微加工。

1.3 功能全面

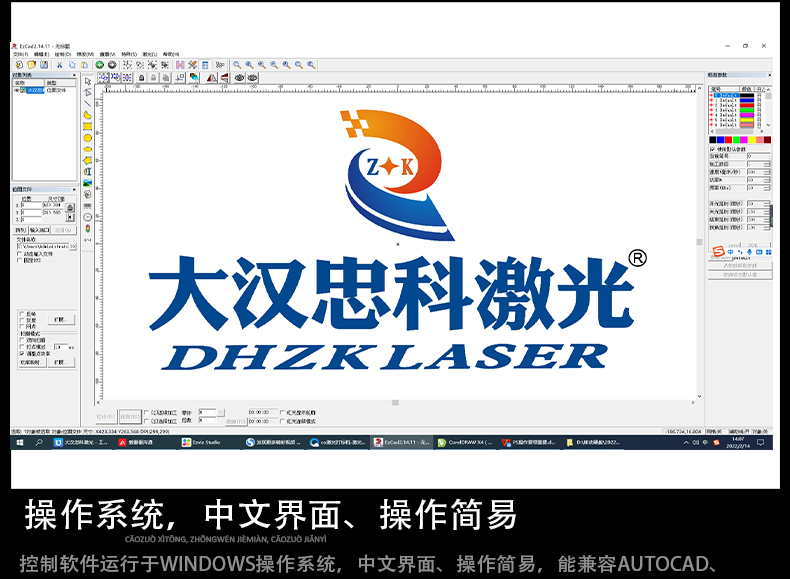

①打标软件功能强大，可兼容 Coreldraw、AutoCAD、Photoshop 等软件的文件；支持 PLT、PCX、DXF、BMP 等，可直接使用 SHX、TTF 字库；支持自动编码、打印序列号、 批号、日期、条形码、二维码、自动跳号 等。

②体积小，采用一体化整体结构，操作过程人性化。

③采用原装优质红外纳秒超快激光器，光束质量高，聚焦光斑小，超精细打标，清晰度高；

④采用数字式高速扫描振镜，体积小，速度快，稳定性极好；

⑤电光转换效率高，整机耗电仅达到 3KW，大大节省能耗支出，可 24 小时连续工作
